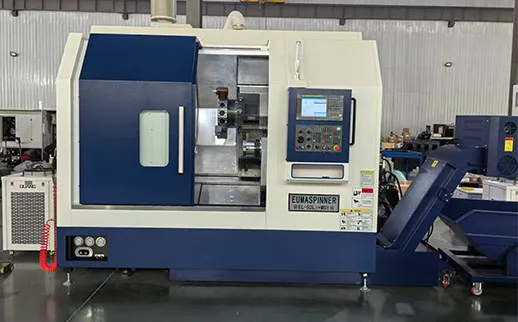

Токарно-фрезерный станок +MSY

Серия токарно-фрезерных станков+MS имеет стандартную конструкцию станины из серого чугуна HT300 с наклоном 30°, c линейными направляющими. Ось Y интерполируется из двух осей X через дополнительную наклонную каретку на 30°. В стандартную комплектацию входят прецизионные электрошпиндели EUMASPINNER как для главного шпинделя, так и для контршпинделя, оснащенные системой водяного охлаждения, биение шпинделя (nose runout) не превышает 0,001 мм, конусов от A2-5 до A2-8. Диапазон рабочих диаметров от 220 мм до 400 мм, длина от 400 мм до 850 мм. Быстросменная револьверная головка может быть типа BMT или VDI что позволяет эффективно выполнять как токарные, так и фрезерные операции. Для достижения сверхвысокой точности в производстве предлагается использование ШВП класса C0/C1. Дополнительно возможна установка системы поддержания постоянной температуры корпуса станка, что позволяет стабилизировать процесс обработки и минимизировать температурные деформации.

Узнать цену Загрузить

Описание

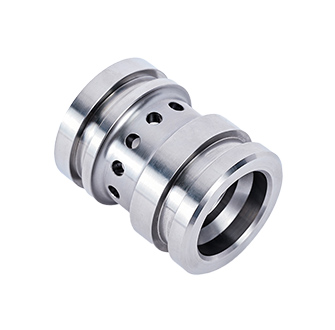

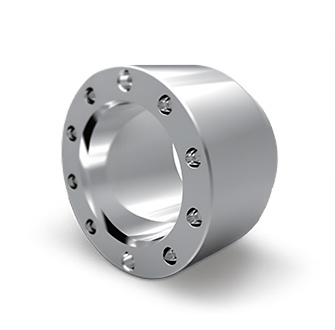

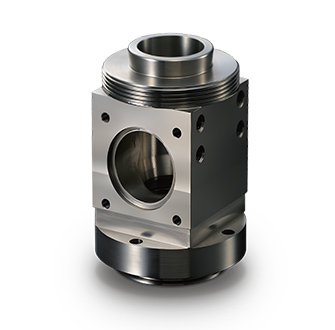

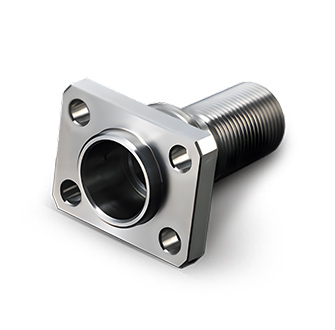

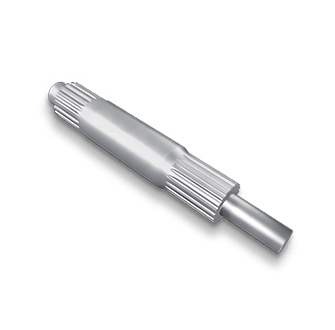

Обзор

На основе нашего токарного фрезерного станка серии +CY мы разработали эту конструкцию токарного фрезерного станка +MS с вспомогательным шпинделем, оси C1 и C2 обеспечивают дискретность до 0,001 градуса. Этот токарно-фрезерный центр с осью Y оснащен контроллером фрезерного станка, который позволяет выполнять обработку внутренних и наружных резьб как на торце, так и на наружном диаметре.

Благодаря использованию линейных осей X/Y/Z в сочетании с синхронным движением оси C, возможна реализация 3D гравировального фрезерования.

Сверхжесткая цельнолитая станина

Станина токарно-фрезерного станка линейки EL компании EUMASPINNER изготовлена из серого чугуна HT300, интегрально отлита, закалена и отшлифована. Широкий пролет рельсов, низкий центр тяжести и большая станина обеспечивают высокую жесткость, отличные показатели отвода и удаления стружки. Внутренняя часть станины имеет сильно распределенные усиливающие ребра, эффективно устраняющие деформацию, вызванную сдвиговым и растягивающим напряжением.

Тщательное шабрение

Передняя бабка и посадочное место для крепления ШВП требуют точного шабрения для более точного выравнивания и соблюдения допусков между сопрягаемыми деталями, что обеспечивает превосходную общую точность и стабильность станка.

Умелое ручное шабрение создает масляные карманы с высокой и низкой текстурой, выравнивая поверхности скольжения между направляющими седла и коробки для плавного скольжения и уменьшая износ и нагрев от трения.

Передача оси

Серводвигатели переменного тока увеличенного размера обеспечивают мощную тягу для высокой скорости подачи и точной резании. ШВП HIWIN/THK большого диаметра с предварительным натяжением напрямую соединены с приводным механизмом, чтобы обеспечить безлюфтовое движение. Точность повторения полного хода до 0,003 мм на длине 1000 мм в соответствии со стандартом VDI/DGQ-3441. Опционально доступна ШВП сверхвысокой точности класса C0.

Линейные направляющие

Конструкция линейных направляющих INNA/THK обеспечивает низкий коэффициент трения и минимизирует разницу между динамическим и статическим трением. Поэтому при субмикронной подаче не возникает эффекта прилипания-скольжения.

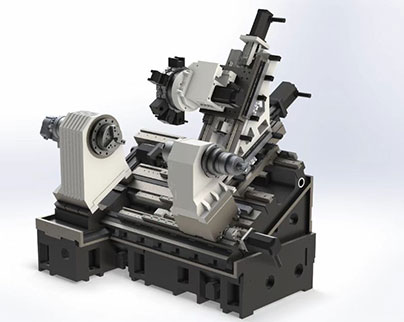

Конструкция

Станина из серого чугуна HT300

Наклонная конструкция станины 30°+30°

Сверхточный двойной электрошпиндель с водяным охлаждением

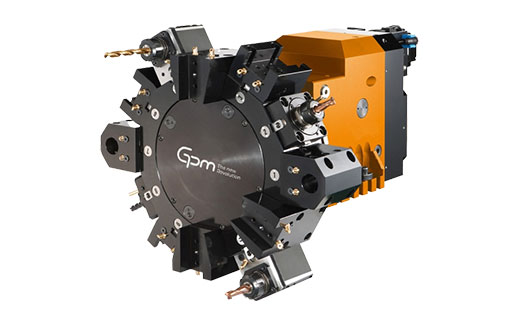

Мощная револьверная головка Sauter с приводными инструментами

Дополнительная мощность шпинделя/револьверной головки

Оригинальные линейные направляющие THK

ШВП класса C0/C1/C3 по индивидуальному заказу

Система постоянной температуры станка

Технические характеристики

Спецификация		единица	EL-42Li+MSY		EL-52Li+MSY		EL-65Li+MSY						EL-75Li+MSY
Система управления		-	Сименс 828Д		Сименс 828Д		Сименс 828Д						Сименс 828Д
Макс. качели над кроватью		мм	500		580		650						750
Макс. ход над салазками		мм	200		300		330						420
Макс. диаметр обработки		мм	260		350		400						600
Макс. длина поворота		мм	400		600	900	640		900	1300		1850	900	1400		1900
Электрический основной/вспомогательный шпиндель (ось C1/C2)	Нос	-	А2-6	А2-5	А2-6	А2-5	А2-6	А2-5	А2-8		А2-6		А2-8		А2-6
	Сквозное отверстие	мм	66/52	56/42	66/52	56/42	66/52	56/45	86/75		66/52		87/75		66/52
	Размер патрона	дюйм	8	6	8	6	8	6	10		8		10		8
	Макс. скорость	об/мин	4500	6000	4500	6000	4500	5500	3500		4500		3500		4500
	Индексация кодировщика	степень	0,001		0,001		0,001		0,001				0,001
	Мощность (S1/S6 100%)	кВт	17/21	11/14	17/21	11/14	17/21	11/14	37.5/47		17/21		37.5/47		17/21
	Крутящий момент (S1/S6 100%)	Нм	110/214	42/90	110/214	42/90	110/214	42/90	300/376		110/214		300/376		110/214
Путеводитель		-	Линейный
Перемещение по оси X		мм	195		240		250		250				330
перемещение по оси Y		мм	±40		±50		±50		±50				±60
Перемещение по оси Z1		мм	430		650	950	660		920	1320		1870	1050	1550		2050
Перемещение по оси Z2		мм	350		580	880	620		880	1280		1830	900	1520		2020
Скорость подачи X/Y/Z1/Z2		м/мин	30/15/30/15		25/15/25/15		25/15/25/15		25/15/25/15				25/15/25/15
Мощность/крутящий момент двигателя X/Y/Z1/Z2		кВт/Нм	1.8/21		3.0/18		3.0/18		3.0/18				3.0/18
Точность позиционирования по осям X/Z (полный ход)		мм	0,005		0,005		0,008		0,008 (1000 мм)				0,008 (1000 мм)
Точность повторного позиционирования по осям X/Z (полный ход)		мм	0,003		0,003		0,004		0,004 (1000 мм)				0,004 (1000 мм)
Тип башни		-	БМТ45 [БМТ55]		БМТ45 [БМТ55]		БМТ55		БМТ55 [БМТ65]				БМТ55 [БМТ65]
Количество позиций		Т	12		12		12						12
Хвостовик режущего инструмента		мм	25x25		25x25		25x25						25x25 [32x32]
Коллекция сверлильно-фрезерного инструмента		-	ЭР25		ЭР25		ЭР32						ЭР32
Диаметр расточки		мм	25		32		32 [40]						40 [50]
Скорость фрезерования		об/мин	4600		4600		4600						4600
Номинальная мощность		кВт	3.55		3.55		3.55						3.55
Номинальный крутящий момент		Нм	двадцать два		двадцать два		двадцать два						двадцать два
Мощность охлаждающей жидкости		в	350		350	500	500						750
Резервуар для воды		Л	200		200		200		230				230
Емкость гидравлического бака		Л	20		20		20						20
Общая мощность		ква	38		38		45		65				65
ДxШxВ (транспортер стружки)		мм	2550 х 1800 х 2150		3650 х 2100 х 2180	3950 х 2100 х 2180	3480 х 2150 х 2250		3680 х 2150 х 2250	4560 х 2100 х 2250		4880 х 2150 х 2250	3850 х 2100 х 2250	4560 х 2100 х 2250		4880 х 2100 х 2250
Масса		кг	3750		4600	5100	5000		5600	6200		6800	6750	7350		8450

Стандартная конфигурация

Цельнолитая наклонная станина с углом наклона 30°

Револьверная головка с приводом на 12 позиций

Линейные роликовые направляющие

Высокоточный шарико-винтовой привод C3

Шкала индексации оси C 0,001°

Главный двигатель Siemens, двигатель оси Siemens

Система подачи СОЖ

Полностью закрытый защитный кожух

Гидравлическая система

Двухшпиндельный + ось Y, гидравлический 3-кулачковый патрон, стандартные каленые кулачки

Автоматическая система смазки

Водяной пистолет

Воздушный пистолет

Кондиционер электрошкафа

Электронный маховик

Интерфейс карты памяти CF и USB

Трансформатор

Транспортёр стружки + стружколом

Ножной переключатель цангового зажима

Рабочее освещение

Блокировка защитной дверцы

Светодиодная лампа завершения работы

Набор инструментов для регулировки

8 держателей инструмента, включая 2 держателя привода

Выравнивающие болты и опоры

Эксплуатация и техническое обслуживание Руководство пользователя

Система Siemens 828, цветной экран 10,4 дюйма

Опциональная конфигурация

Сверхточный шариковый винт C0

Постоянная температура направляющих станка

Редуктор BF (Италия)

Масловодоотделитель

Уловитель масляного тумана

Уловитель деталей + конвейерная лента

Устройство подачи прутка

Устройство для повторной настройки инструмента RENISHAW

Измерение деталей RENISHAW

Устройство подачи СОЖ под высоким давлением

Поворотное окно

Оптическая шкала HEIDENHAIN

Оправка для проверки геометрической точности

Динамическая система обнаружения столкновений

Подача СОЖ под высоким давлением 20 бар

Неподвижный люнет

Дополнительная гарантия
