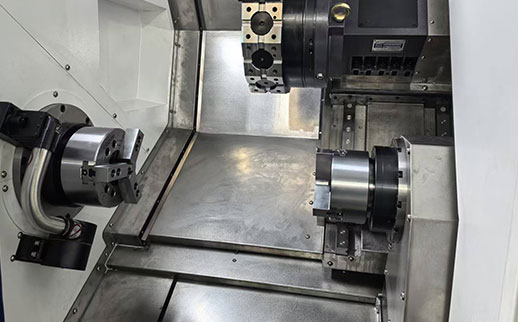

Серия токарно-фрезерных станков+C имеет стандартную конструкцию станины из серого чугуна HT300 с наклоном 30°, линейными направляющими. Ось Y интерполируется из двух осей X через дополнительную наклонную каретку на 30°. Ременный прецизионный шпиндель в стандартной комплектации с абсолютным энкодером, обеспечивающий непревзойденную мощность. Конус торца шпинделя от A2-5 до A2-15. Диапазон рабочих диаметров от 320 мм до 700 мм, длина от 500 мм до 4000 мм опционально с люнетом. Быстросменная револьверная головка может быть типа BMT или VDI. Автоматическая или гидравлическая задняя бабка по желанию заказчика.

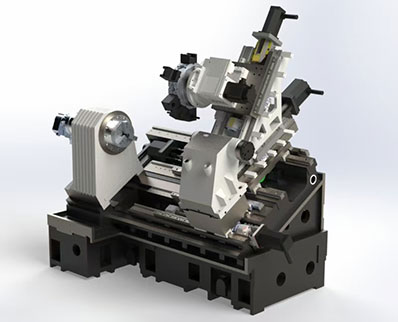

Токарно-фрезерный обрабатывающий центр с конструкцией типа CY, разработанный на основе многолетнего опыта в области токарной обработки. Осевое направление оснащено высокоточным шарико-винтовым приводом и подшипниковой системой повышенной точности. Это позволяет эффективно устранять люфты и компенсировать тепловое расширение, обеспечивая стабильное качество готовых деталей с высоким показателем CP. Ось Y реализована с использованием 30-градусной конструкции скользящей каретки с виртуальной композитной структурой. Такая схема обеспечивает максимальную жёсткость и стабильность механизма. Скользящая поверхность оснащена износостойкими элементами из материала Turcite. При обработке с высокой подачей процесс шабрения сохраняет характеристики долговременной точности движения.Конструкция станка обеспечивает идеальный баланс между мощностью, стабильностью и точностью. Компактная конструкция токарного станка гарантирует высокую производительность обработки.

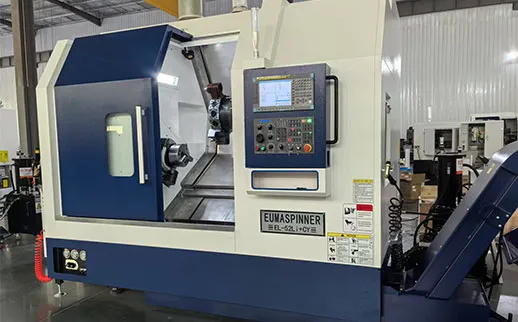

Станина токарно-фрезерного станка линейки EL компании EUMASPINNER изготовлена из серого чугуна HT300, интегрально отлита, закалена и отшлифована. Широкий пролет рельсов, низкий центр тяжести и большая станина обеспечивают высокую жесткость, отличные показатели отвода и удаления стружки. Внутренняя часть станины имеет сильно распределенные усиливающие ребра, эффективно устраняющие деформацию, вызванную сдвиговым и растягивающим напряжением.
Передняя бабка и посадочное место для крепления ШВП требуют точного шабрения для более точного выравнивания и соблюдения допусков между сопрягаемыми деталями, что обеспечивает превосходную общую точность и стабильность станка.
Умелое ручное шабрение создает масляные карманы с высокой и низкой текстурой, выравнивая поверхности скольжения между направляющими седла и коробки для плавного скольжения и уменьшая износ и нагрев от трения.
Серводвигатели переменного тока увеличенного размера обеспечивают мощную тягу для высокой скорости подачи и точной резании. ШВП HIWIN/THK большого диаметра с предварительным натяжением напрямую соединены с приводным механизмом, чтобы обеспечить безлюфтовое движение. Точность повторения полного хода до 0,003 мм на длине 1000 мм в соответствии со стандартом VDI/DGQ-3441. Сверхвысокоточная ШВП класса C0 поставляется дополнительно.
Конструкция линейных направляющих INNA/THK обеспечивает низкий коэффициент трения и минимизирует разницу между динамическим и статическим трением. Поэтому при субмикронной подаче не возникает эффекта прилипания-скольжения.
Станина из серого чугуна HT300
Наклонная конструкция станины 30°+30°
Прецизионный шпиндель собственного производства с абсолютным энкодером

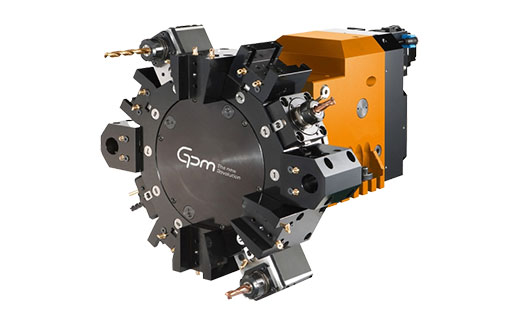

Мощная револьверная головка Sauter с приводными инструментами
Дополнительная мощность шпинделя/револьверной головки
Автоматическая или гидравлическая задняя бабка
Оригинальные линейные направляющие THK
ШВП класса C0/C1/C3 по индивидуальному заказу
Система постоянной температуры станка
| Спецификация | единица | ЭЛ-42+CY | EL-52Li+CY | EL-65Li+CY | EL-75Li+CY | EL-80Li+CY | |||||||
| Система управления | - | FANUC 0i-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | |||||||
| Макс. качели над кроватью | мм | 500 | 580 | 650 | 750 | 930 | |||||||
| Макс. ход над салазками | мм | 240 | 360 | 410 | 400 | 600 | |||||||
| Макс. диаметр обработки | мм | 300 | 400 | 440 | 600 | 700 | |||||||
| Макс. длина поворота | мм | 450 | 600 | 900 | 650 | 1000 | 1400 | 950 | 1450 | 1950 | 2100 | 2950 | 3950 |
| Нос | - | А2-6 | А2-6 | А2-8 | А2-6 | А2-8 [А2-11] | А2-8 [А2-11] | А2-11 [А2-15] | А2-15 | ||||
| Сквозное отверстие/стержень | мм | 66/52 | 66/52 | 86/75 | 66/52 | 86/75 [105/90] |
86/75 [105/90] |
105/90 [132/120] |
132/120 | ||||
| Размер патрона | дюйм | 8 | 8 | 10 | 8 | 10 [12,15] | 10 [12,15] | 15 [21] | 18 [21] | ||||
| Макс. скорость | об/мин | 4500 | 4500 | 3500 | 4000 | 3500 [2000] |
3500 [2000] |
2000 [1200] | 1200 | ||||
| Индексация кодировщика | степень | 0,001 | 0,001 | 0,001 | 0,001 | 0,005 | |||||||
| Мощность шпинделя (S1/S6 40%) | кВт | 11/15 | 11/15 | 15/18.5 | 11/15 [15/18.5] | 11/15 [15/18.5] | 15/18.5 | 15/18.5 | 15/18.5 | 30/37 | |||
| Крутящий момент шпинделя (S1/S6 40%) | Нм | 52/70 | 52/70 | 71,6/95,5 | 52,5/95,5 [71,6/118] |
105/140 [143/191] |
143/191 | 143/191 [220/250] |
220/250 | 249/309 | |||
| Соотношение скоростей | - | 1:1.75 | 1:2 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:10 (передаточное отношение редуктора 1:5, передаточное отношение: 1:2) |
|||||
| Крутящий момент на выходе шпинделя (S1/S6 40%) | Нм | 91/122 | 104/140 | 179/238 | 131/238 [179/295] |
262,5/350 [357,7/477,5] |
357,7/477,5 | 357,7/477,5 [550/625] |
550/625 | 2490/3090 | |||
| Путеводитель | - | Линейный (Op:hard) | Линейный/прямоугольный | ||||||||||
| Перемещение по осям X/Y | мм | 195/±40 | 230/±50 | 240/±50 | 330/±60 | 400/±100 | |||||||
| Перемещение по оси Z | мм | 500 | 650 | 950 | 700 | 1050 | 1550 | 1050 | 1550 | 2050 | 2150 | 3050 | 4150 |
| Скорость подачи X/Y/Z | м/мин | 30/15/30 | 30/15/30 | 25/15/25 | 24/15/24 | 24/15/24 | 24/15/24 | ||||||
| Мощность/крутящий момент двигателя X/Y/Z | кВт/Нм | 1.8/11 | 1.8/11 | X: 1,8/11; Y/Z: 2,5/20 | 2.5/20 | 3.0/36 | |||||||
| Точность позиционирования по осям X/Y/Z | мм | 0,005 | 0,005 | 0,006 | 0,008 (1000 мм) | 0,008 (1000 мм) | 0,012 (1000 мм) | ||||||
| Точность повторного позиционирования осей X/Y/Z | мм | 0,003 | 0,003 | 0,004 | 0,004 (1000 мм) | 0,004 (1000 мм) | 0,008 (1000 мм) | ||||||
| Тип и положение силовой башни | - | BMT45/55 (12 позиций) |
BMT55 (12 позиций) |
BMT55/65 (12 позиций) |
BMT55/65 (12 позиций) |
BMT65/75 (12 позиций) |
|||||||
| Хвостовик режущего инструмента | мм | 25X25 | 25x25 | 25x25 | 25x25 [32x32] |
25x25 [32x32] |
32x32 | ||||||
| Диаметр расточного инструмента | мм | 32 | 32 | 40 | 40 [50] | 40 [50] | 50 | ||||||
| Скорость фрезерования | об/мин | 4000 [6000] |
4000 [6000] |
4000 [6000] |
4000 [6000] |
4000 [6000] |
|||||||
| Фрезерование Номинальная мощность/ Номинальный крутящий момент | кВт/Нм | 2.7/12 [4.5/18] | 2.7/12 [4.5/18] |
2.7/12 [4.5/18] |
2.7/12 [4.5/22] |
2.7/12 [4.5/22] |
|||||||
| Метод перемещения | - | Жесткое/башенное управление (Опция: линейное/сервопривод) | |||||||||||
| Ход задней бабки | мм | 400 | 600 | 900 | 750 | 1100 | 1600 | 930 | 1430 | 1930 | 2100 | 2950 | 3950 |
| Конусность рукава | - | М4# | М5# | М5# | М5# [М6#] | М5# [М6#] | М6# | ||||||
| Диаметр втулки / ход (гидравлический) | мм | 70/100 | 100/110 | 100/110 | 100/110 [180/160] | 100/110 [180/160] |
180/160 | ||||||
| Мощность охлаждающей жидкости | в | 350 | 350 | 500 | 350 | 700 | 700 | 700 | |||||
| Резервуар для воды | Л | 200 | 200 | 200 | 220 | 250 | 220 | 250 | 270 | 300 | 380 | 480 | |
| Емкость гидравлического бака | Л | 20 | 20 | 20 | 20 | 20 | |||||||
| Общая мощность | ква | 38 | 38 | 45 | 50 | 50 | 50 | 50 | |||||
| ДxШxВ (транспортер стружки) | мм | 2550 х 1800 х 2150 |
3550 х 2100 х 2180 |
3850 х 2100 х 2180 |
3250 х 2100 х 2250 |
3850 х 2100 х 2250 |
4560 х 2100 х 2250 |
3850 х 2310 х 2570 |
4560 х 2310 х 2570 |
4880 х 2310 х 2570 |
4880 х 2330 х 2370 |
5880 х 2330 х 2370 |
6880 х 2330 х 2370 |
| Масса | кг | 3650 | 4350 | 4550 | 4800 | 5300 | 5800 | 6800 | 7300 | 8400 | 12000 | 15000 | 19000 |
Цельнолитая наклонная станина с углом наклона 30°
Револьверная головка с приводом на 12 позиций
Линейные роликовые направляющие
Высокоточный шарико-винтовой привод C3
Шкала индексации оси C 0,001°
Главный двигатель FANUC β, двигатель оси FANUC
Система подачи СОЖ
Полностью закрытый защитный кожух
Гидравлическая система
Гидравлический 3-кулачковый патрон, стандартные каленые кулачки
Автоматическое устройство смазки
Водяной пистолет
Воздушный пистолет
Кондиционер воздуха электрошкафа
Электронный маховик
Интерфейсы CF-карты и USB
Трансформатор
Транспортёр стружки + стружколом
Ножной переключатель цангового патрона
Рабочее освещение
Блокировка защитной дверцы
Светодиодная лампа завершения работы
Набор инструментов для регулировки
8 держателей инструмента, включая 2 держателя привода
Регулировочные болты и опоры
Руководство по эксплуатации и обслуживанию
FANUC (система Siemens 828), цветной экран 10,4 дюйма
Сверхточный шариковый винт C0
Постоянная температура направляющих станка
Редуктор BF (Италия)
Масловодоотделитель
Уловитель масляного тумана
Уловитель деталей + конвейерная лента
Устройство подачи прутка
Устройство для повторной настройки инструмента RENISHAW
Измерение деталей RENISHAW
Устройство подачи СОЖ под высоким давлением
Поворотное окно
Оптическая шкала HEIDENHAIN
Оправка для проверки геометрической точности
Динамическая система обнаружения столкновений
Подача СОЖ под высоким давлением 20 бар
Неподвижный люнет
Дополнительная гарантия
